Pogopin彈簧針結構設計是怎樣的?

標簽:探針 華榮華探針 PCB測試探針 pogopin彈簧針定制

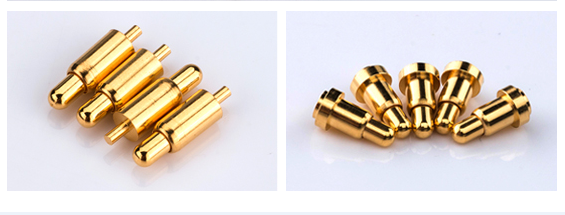

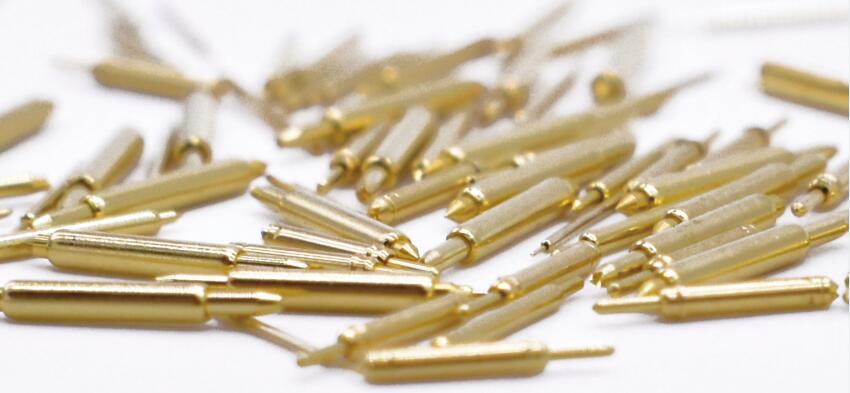

Pogo Pin彈簧針的結構設計主要包括以下幾個方面:

1. 基本結構

針頭:通常采用鍍金處理,以優化導電性能和耐腐蝕性,針頭是Pogo Pin與對接部件接觸的部分,其形狀和尺寸根據具體的應用需求有所不同。

彈簧:這是Pogo Pin的核心部件之一,提供接觸力使針頭與對接零件之間建立電連接,彈簧的材質、彈性系數等參數對Pogo Pin的性能有重要影響。

針管:針管用于保持針頭的位置,并提供彈簧的安裝空間,針管的材質通常為金屬,以確保足夠的強度和剛性。

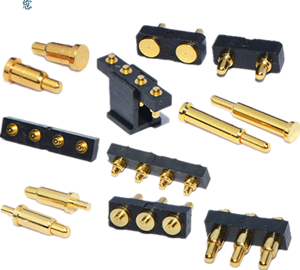

2. 外形結構分類

平底式:針管底部為平底設計,易于與PCB板焊接,這種結構穩定性好,適用于多種應用場景。

插板式:針管尾部帶有定位針,與PCB板焊接時不會發生偏移現象,定位效果佳。

折彎式:尾部折彎,提供設計人員在空間利用上有更多選擇,這種結構可以節省空間,適用于空間受限的應用環境。

雙針軸:雙頭雙動的設計,讓工程師在板對板雙向連結有更多的空間彈性。

焊線式:適用于Cable端,容易與線焊接,這種結構便于與電纜等連接部件進行焊接。

螺紋式:特殊規格的產品可滿足客戶不同的需求,同時根據客戶的需求進行定制,螺紋式結構可以提供更牢固的連接。

側孔式:方便電鍍工藝過程,保證電鍍范圍,這種結構有利于提高Pogo Pin的防腐蝕性能。


3. 內部結構分類

反鉆孔結構:單Pin全長至少為1.8mm,工作高度應至少為1.5mm,這種設計特別適合于有空間局限的場合,電流從針頭流向針管兩側,并且會有一小部分電流經過彈簧,因此阻抗相對較高,單Pin電流應小于1A。

剖斜面結構:針軸與彈簧接觸的一端被切成斜面,可以保證針軸與針管緊密接觸,這種結構的針管長度至少應大于2.50mm,單Pin可以承受大于2A的電流。

通孔式:彈簧安裝在針管的中心位置,針頭可以在彈簧的作用下自由伸縮,這種結構的特點是結構簡單、可靠性高,但壓縮行程相對較短。

尾塞式:彈簧的一端固定在針管的底部,另一端通過尾塞與針頭相連,這種結構的特點是壓縮行程較長,但需要較大的安裝空間。

雙頭式:彈簧的兩端都與針頭相連,針頭可以在彈簧的作用下向兩個方向伸縮。這種結構的特點是可以在較小的空間內實現較大的壓縮行程。

總之,Pogo Pin彈簧針的結構設計多樣化,能夠滿足不同應用場景的需求。在選擇Pogo Pin時,需要根據具體的應用需求、工作環境以及電氣性能要求等因素進行綜合考慮。
